Trubku stačí vmáčknout mezi výstupky desky a až do zalití se ani nehne. Vybíráte ze tří výšek řady DUO, tenké desky SOLO, desky s rastrem pro tacker a suchého systému DRY – a k tomu potrubí, rozdělovače, skříňky a drobný materiál ze skladu v Žilině.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Teplovodní podlaha potřebuje pod trubkou vrstvu, která zabrání úniku tepla do stropu nebo do země a současně udrží každý metr potrubí přesně tam, kam ho projektant zakreslil. Systémová deska tyto nároky řeší najednou: vrací teplo nahoru do potěru, fixuje trubku v pravidelné rozteči a u typů s polystyrenovým jádrem doplňuje tepelnou izolaci skladby. Odpadá vázání trubky na kari síť i šroubování upínacích lišt.
Ve srovnání s lištami šetří deska na stavbě hlavně čas – jeden člověk položí okruh rychleji, protože nemusí kotvit po metru – a trubku po zalití obklopuje beton po celém průřezu. Podlahovka na takovém podkladu dobře spolupracuje se zdroji, které pracují s nízkou teplotou vody: s kondenzačním plynovým kotlem, tepelným čerpadlem nebo solárním ohřevem.
Mokrá skladba s potěrem, samostatná odrazová deska, uchycení sponami i montáž bez betonu – a materiál, který k deskám patří.
Polystyrenové jádro pod fólií 0,6 mm, tři výšky – 33, 42 a 52 mm. Výrobce je uvádí i pro náročný provoz, třeba dílny, haly nebo autoservisy.
Pouhých 23 mm vysoká tvrzená deska s fólií 1 mm. Drží trubku a odráží teplo; izolaci pod ní je nutné zajistit jinou vrstvou.

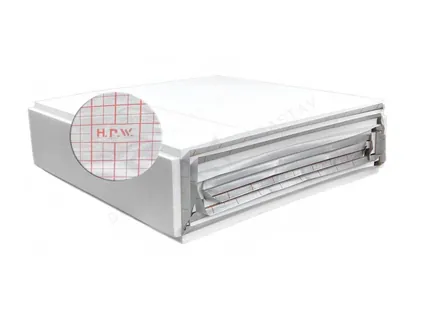

Polystyren 30 mm s laminovanou polypropylenovou textilií a mřížkou 10 × 10 cm. Trubka se připíná sponami nastřelovanými tackerem.

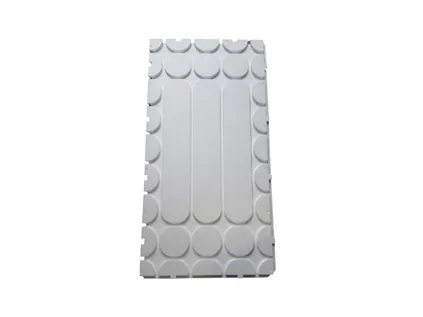

Deska UHPD o výšce 30 mm pro trubku 16 mm, do které se vkládají hliníkové lamely UHPS. Žádné čekání, až potěr vyschne.

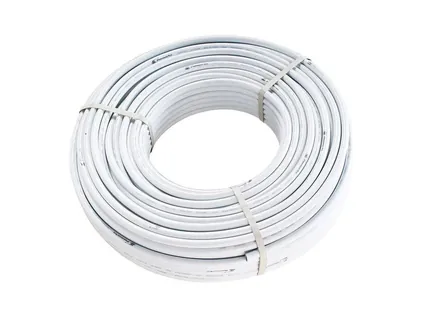

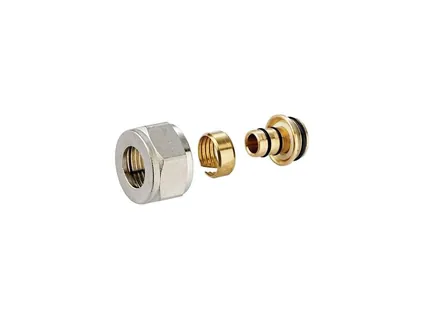

PEX-AL-PEX, Alpex Turatec, jednovrstvé PEX 17 × 2 i polybutylen HEPWORTH, k nim svěrná šroubení na Eurokonus.

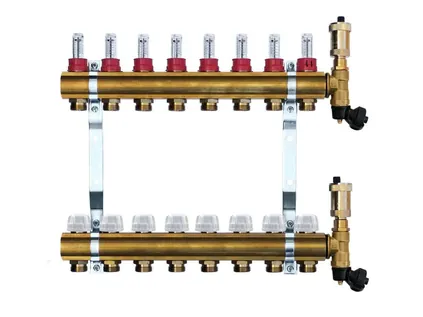

Mosazné H.P.W. a nerezové rozdělovače s průtokoměry pro 2 až 12 okruhů, kulové ventily a skříňky pod omítku i na stěnu.
Když je limitem výška podlahy, začněte nahoře a postupujte dolů. Údaje jsou převzaty z popisů produktů na AVEA.CZ.
| Výška | Typ desky | Jak se drží trubka | Pevnost v ohybu | Jedno balení | Kam se hodí |
|---|---|---|---|---|---|
| 23 mm | STIROTERMAL SOLO (UHP50) | výstupky, trubka 14–18 mm, krok 50 mm | tvrzený PS plast | 22,4 m² / 20 ks | odrazová vrstva nad samostatnou izolací |
| 30 mm | STIROTERMAL DRY (UHPD) | drážky + plech UHPS, trubka 16 mm, krok 150 / 300 mm | 200 kPa | 11,52 m² / 16 ks | suchá skladba, max. 2 400 kg/m² |
| 30 mm | UHP302FP s textilií | spony z tackeru do rastru 10 × 10 cm | 100 kPa (tvrdost) | 10 m² | mokrá skladba, spoje přelepené přes 2cm přesah |
| 33 mm | STIROTERMAL DUO 11 (UHP51) | výstupky, trubka 14–18 mm, krok 50 mm | 150 kPa | 14,56 m² / 13 ks | rekonstrukce s malou rezervou výšky |

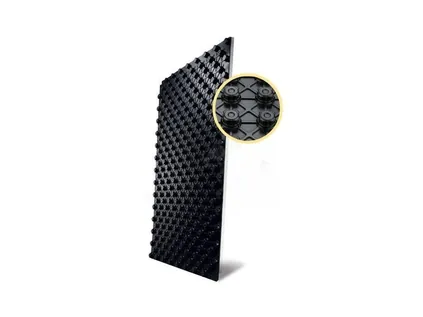

| 42 mm | STIROTERMAL DUO 20 | výstupky, trubka 14–18 mm | 150 kPa | 11,2 m² / 10 ks | novostavby a běžné podlahy |
| 52 mm | STIROTERMAL DUO 30 (UHP52) | výstupky, trubka 14–18 mm | 120 kPa | 7,84 m² / 7 ks | nejvíc izolace v řadě DUO |
Tabule DUO i SOLO má čistou plochu 1,12 m², tabule DRY 0,72 m² (1 200 × 600 mm). UHP302FP se expeduje jen po celých 10 m². Kliknutím na název desky otevřete její podrobnou stránku.
Desky se účtují za m², hliníkový plech UHPS za kus. Cena a stav skladu se sem načítají z e-shopu AVEA.CZ.
Postup si ukážeme na jednoduchém příkladu. Majitel domu chce podlahovku v obývacím pokoji, kuchyni a předsíni, dohromady 55 m² plochy, kterou pokryje trubka. Všechna čísla níže vycházejí z údajů o baleních na této stránce; jde o orientační propočet, ne o projekt.
Na přířezy u stěn a kolem zárubní připočtěte zhruba 5 %: 55 × 1,05 = 57,75 m². Desky se prodávají po baleních, proto plochu dělíme obsahem balení a zaokrouhlujeme nahoru:
U DUO 11 to vychází téměř přesně na celá balení, u DUO 20 vám zůstane jedno skoro celé balení navíc – dobrý důvod ověřit, zda by nestačila nižší deska.
Nad trubkou doporučujeme betonovou vrstvu nejméně 65 mm, ideálně 72 mm. Deska + optimální potěr tedy zaberou: DUO 11 → 33 + 72 = 105 mm, DUO 20 → 42 + 72 = 114 mm, DUO 30 → 52 + 72 = 124 mm. K tomu ještě dlažba nebo parkety. Pokud by stačilo minimum betonu, u DUO 11 vychází 33 + 65 = 98 mm. U anhydritového potěru je spodní hranice 55 mm.

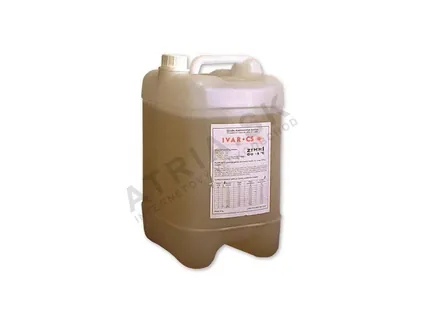

Objem potěru při 72 mm: 55 × 0,072 = 3,96 m³. Při dávkování 7 kg plastifikátoru PL 10 na přibližně 1 m³ betonu to dělá 27,7 kg, tedy 3 balení po 10 kg. Obvod místností odhadneme vzorcem 4 × √55 × 1,3 ≈ 38,6 m – jedno balení dilatačního pásu DP 50 (50 m) bude stačit.
To je první číslo, které je potřeba změřit, protože při rekonstrukci se „přidat“ nedá. Z izolačních desek je nejnižší DUO 11 (33 mm), po ní následuje DUO 20 se 42 mm a DUO 30 s 52 mm. Nezapomeňte, že nad desku přijde ještě potěr a nášlapná vrstva – propočet výše ukazuje, jak rychle se milimetry sčítají.
V obytné místnosti postačí běžná deska, zatímco v dílně, garáži nebo hale, kde se pohybuje auto či paletový vozík, potřebujete desku stavěnou na vyšší zatížení. Celou řadu DUO výrobce deklaruje pro velmi vysoké zatížení včetně průmyslových prostor.
Pokud je pod podlahovkou například silný polystyren EPS, nemusíte platit za další izolační jádro. Pak postačí STIROTERMAL SOLO – 23 mm vysoká deska, která trubku drží a teplo odráží, ale neizoluje.

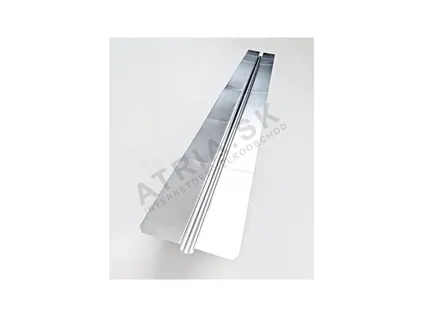

Montážní firmy zvyklé na tacker sahají po UHP302FP: mřížka 10 × 10 cm na textilii nahrazuje měření a trubka se připíná sponami HS T svařenými do pásu; spoje fólie se přelepí páskou přes 2cm přesah. Kdo beton vůbec nechce, použije STIROTERMAL DRY – trubka 16 mm leží v hliníkových lamelách UHPS, které teplo rozvedou do plochy, a lamel je třeba přibližně na 70 % délky trubky. Podrobnosti o suché skladbě jsou na suche-podlahove-topeni.cz.
Původní desky zatím v e-shopu k dispozici nejsou. Jejich stránky jsme ponechali – najdete tam parametry a typ, kterým je dnes nahradíte:
Pokud si nejste jisti, která náhrada sedí na vaši skladbu, zavolejte technikovi na +421 917 133 664.
Vrstvy podlahy, pořadí prací, krytiny a regulace teploty.
Zobrazitarrow_forward
Typy trubek, spotřeba na m², délka okruhu a spojování.
Zobrazitarrow_forward
Okrajový pás, přísada do potěru, úchyty, oblouky a fólie s rastrem.
Zobrazitarrow_forward
Mosaz H.P.W. nebo nerez s průtokoměry, 2 až 12 vývodů.
Zobrazitarrow_forward
Hvězdicový rozvod k tělesům a sada pro spodní připojení.
Zobrazitarrow_forward

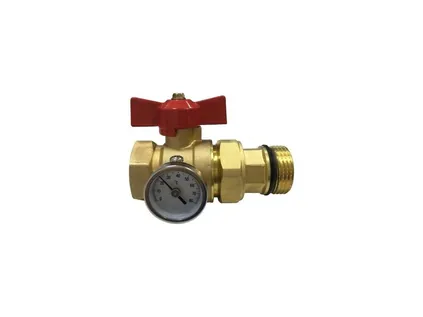

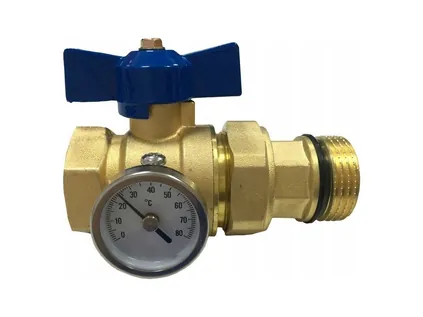

Kulové ventily s teploměrem, šroubení na Eurokonus, HPW Set2.
Zobrazitarrow_forward

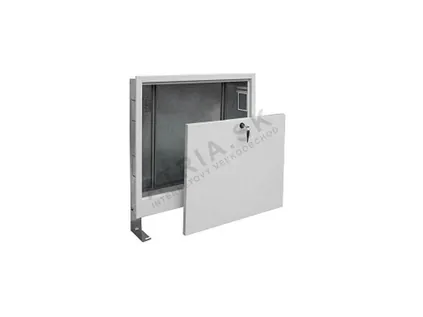

Řada HPX pod omítku i na stěnu podle počtu okruhů.
